常見(jiàn)問(wèn)題

反滲透膜為什么會(huì)劣化與降解？

發(fā)布時(shí)間： 2019-05-05

瀏覽次數(shù)： 6026次

       反滲透膜的劣化與降解，主要是受物理或化學(xué)作用發(fā)生不可逆的細(xì)微構(gòu)造或分子構(gòu)造變化，導(dǎo)致膜性能下降的現(xiàn)象。
       一、物理劣化
       已知物理劣化的顯著事例是系統(tǒng)啟動(dòng)過(guò)程中發(fā)生水錘造成膜破損，超過(guò)允許的壓力或超過(guò)上限溫度（45℃）的運(yùn)行，也都會(huì)造成膜劣化導(dǎo)致水通量下降。
       1）望遠(yuǎn)鏡現(xiàn)象
       膜元件可能會(huì)遭遇稱為望遠(yuǎn)鏡現(xiàn)象的機(jī)械損壞，膜元件的外包皮與膜元件錯(cuò)開(kāi)并移向下游，甚至套到下一支膜元件上，輕微的望遠(yuǎn)鏡現(xiàn)象不一定會(huì)損傷膜元件，但嚴(yán)重時(shí)，可能會(huì)造成粘接線和膜片的破裂。
       產(chǎn)生望遠(yuǎn)鏡現(xiàn)象的原因是進(jìn)水與濃水間的壓差過(guò)大，8 英寸的元件因?yàn)槟そ孛婷娣e更大更容易出現(xiàn)這種現(xiàn)象，必須確保在膜壓力容器內(nèi)安裝抗應(yīng)力環(huán)以支撐住8 英寸膜元件的外包皮，較小直徑膜元件由其產(chǎn)水管及其抗應(yīng)力器來(lái)支持，防止外包皮的滑動(dòng)。出現(xiàn)望遠(yuǎn)鏡現(xiàn)象后，應(yīng)該用新元件更換被損壞的膜元件，并消除產(chǎn)生的原因。

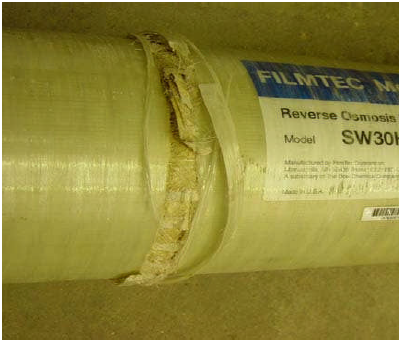

高壓差導(dǎo)致膜表面纏繞玻璃鋼破裂

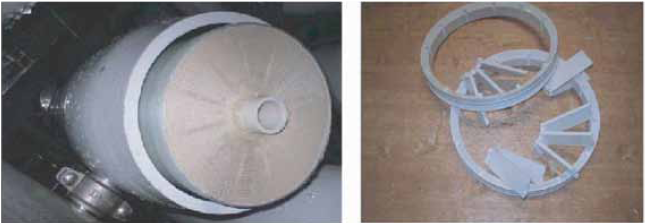

高壓降導(dǎo)致流道網(wǎng)格被擠出

                                                                                                水錘導(dǎo)致膜的抗應(yīng)力器損壞

        2）膜表面磨損
       有時(shí)并非是個(gè)別元件出現(xiàn)這種故障，但前端元件常常最容易受到原水中結(jié)晶體或具有尖銳外緣的金屬懸浮物的磨損。應(yīng)檢查來(lái)水中是否有上述物質(zhì)，如焊渣等，進(jìn)行膜面顯微鏡觀察可檢查出這類損傷，一旦發(fā)生這類故障就沒(méi)有任何的補(bǔ)救方法，唯一的方法是改進(jìn)預(yù)處理，并保證膜前高壓管線內(nèi)沒(méi)有類似顆粒掉下來(lái)，然后更換所有受損的膜元件。
       3）產(chǎn)水背壓
       任何時(shí)刻，產(chǎn)水壓力高于進(jìn)水或濃水0.3bar，復(fù)合膜就可能發(fā)生復(fù)合層間的剝離，可通過(guò)產(chǎn)水探測(cè)法來(lái)確定這類損壞。當(dāng)打開(kāi)受到產(chǎn)水背壓嚴(yán)重?fù)p壞的膜葉時(shí)，通常還會(huì)看到平行于產(chǎn)水管的膜最外邊出現(xiàn)拆痕，常?？拷钔鈧?cè)的膜袋粘接線處。膜的破裂最有可能出現(xiàn)在進(jìn)水側(cè)、最外側(cè)和濃水側(cè)這三處粘接密封線附近，其他位置受到進(jìn)水網(wǎng)格的支撐，很多網(wǎng)格的小格內(nèi)就會(huì)出現(xiàn)很多氣泡狀剝離，使得膜脫鹽層受到強(qiáng)烈拉伸，元件的脫鹽率降低。

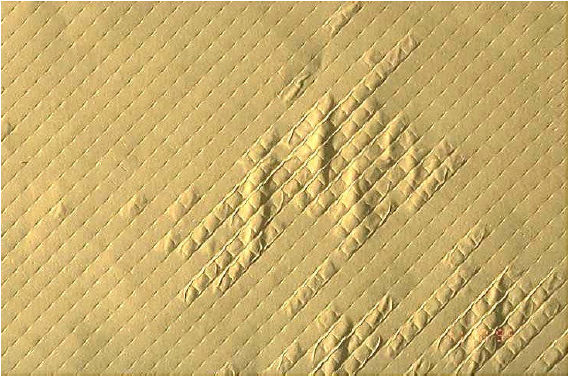

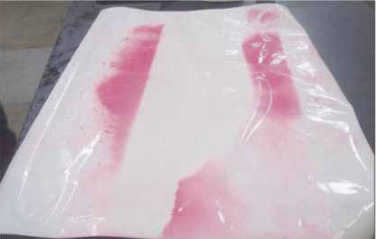

                                                                                                    膜表面被產(chǎn)水背壓損壞示例

        二、化學(xué)劣化
       化學(xué)劣化就是指反滲透膜受余氯、高錳酸鉀、過(guò)硫酸鹽和六價(jià)鉻等氧化劑影響，芳香聚酰胺的聚合鏈被切斷；或者因過(guò)量酸、堿等藥劑清洗，導(dǎo)致膜分離性能的衰減。醋酸纖維素反滲透膜會(huì)受到來(lái)自細(xì)菌分解影響導(dǎo)致高分子聚合鏈斷裂，進(jìn)而導(dǎo)致脫鹽率下降。醋酸纖維素作為反滲透膜的材料，目前僅有日本東洋紡公司（Toyobo）和美國(guó)科氏（KOCH）、美國(guó)通用電器（GE）還在采用。當(dāng)使用醋酸纖維膜時(shí)，必須在進(jìn)水中加消毒劑，以防止醋酸纖維反滲透膜的退化。
